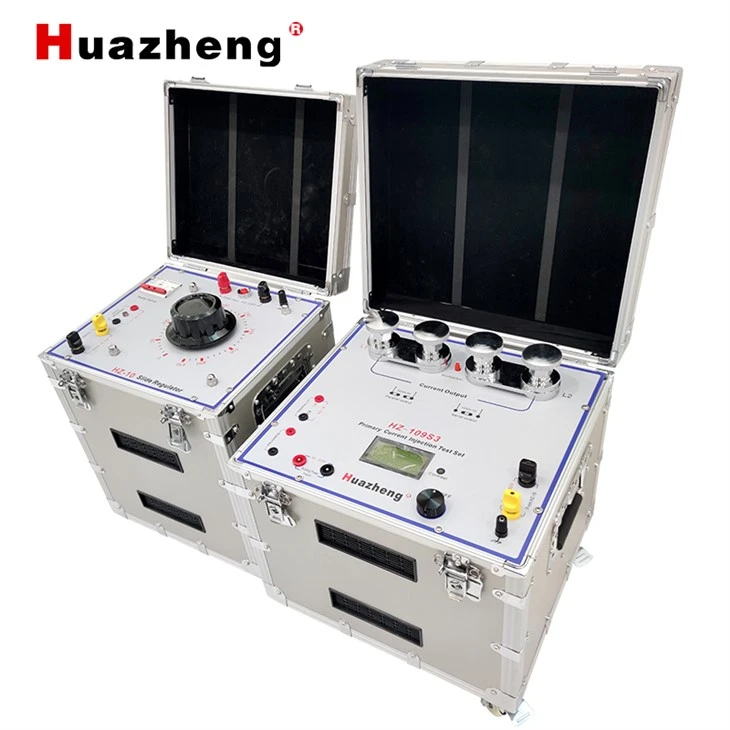

جهاز اختبار الحقن الأساسي لقاطع الدائرة 3000 أمبير
HZ-109S3 3000جهاز اختبار حقن التيار الأساسي لقاطع الدائرة الكهربائية
I. نظرة عامة

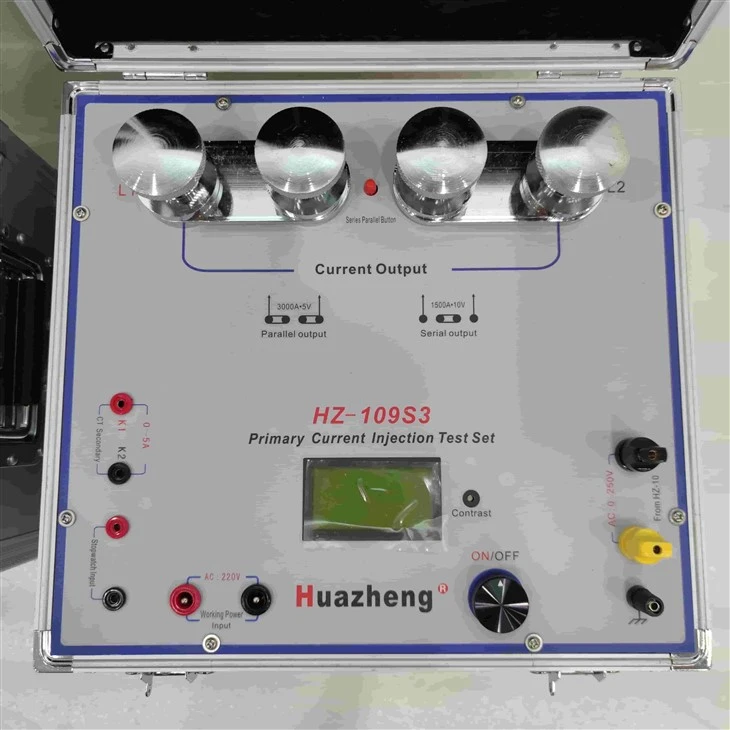

يستخدم مولد التيار العالي HZ-109S3 (380V) شريحة ARM-تقنية إخراج يتم التحكم فيها ومحول حلقي عالي السعة، مزود بمقياس التيار الكهربائي بشاشة الكريستال السائل (LCD) الذي يعرض في الوقت نفسه التيارات الأولية والثانوية بالإضافة إلى نسبة التحويل. يتم وضعه في علبة من سبائك الألومنيوم مع لوحة PC، ويتميز بمظهر جمالي جميل، وقدرة إخراج عالية، وحجم صغير، ووزن خفيف. إنها مناسبة في المقام الأول للتطبيقات في أنظمة الطاقة التي تتطلب اختبار تيار عالي، مثل اختبار نسبة التحويل CT واختبار مقاومة التلامس.
ثانيا. مواصفات الأداء الرئيسية
2.1 طاقة الإدخال: التيار المتردد: مرحلتان - 380 فولت · 50 أمبير، 50 هرتز؛
2.2 تيار الخرج: تيار متردد: 3000 أمبير · 5 فولت أو 1500 أمبير · 10 فولت؛
2.2 شاشة LCD رقمية، تعرض في الوقت نفسه التيارات الأولية والثانوية، ونسبة التحويل؛
النطاق الحالي الأساسي: 0-3500A، القرار: 0.1A؛
النطاق الحالي الثانوي: 0-6A، القرار: 0.001A؛
2.3 الدقة: RMS حقيقي (0.3% من القراءة + 0.2% من المقياس الكامل)؛
2.4 الأبعاد: الوحدة الرئيسية: 380 مم × 350 مم × (360+70) مم؛
منظم الجهد الخارجي: 340 مم × 290 مم × 430 مم؛
2.5 الوزن: الوحدة الرئيسية 65 كجم، منظم الجهد الخارجي 45 كجم.
قائمة التعبئة
|
لا. |
غرض |
الكمية |
|
1 |

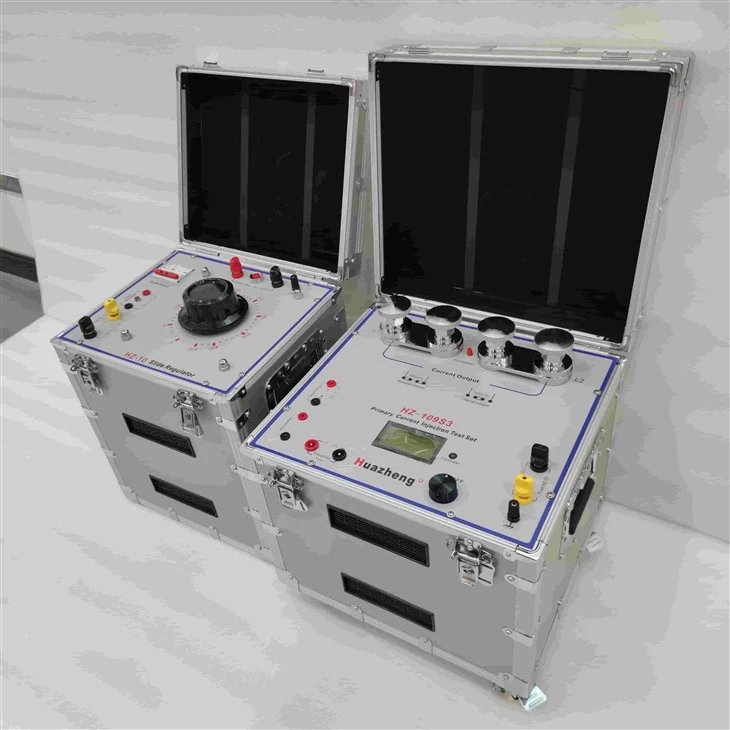

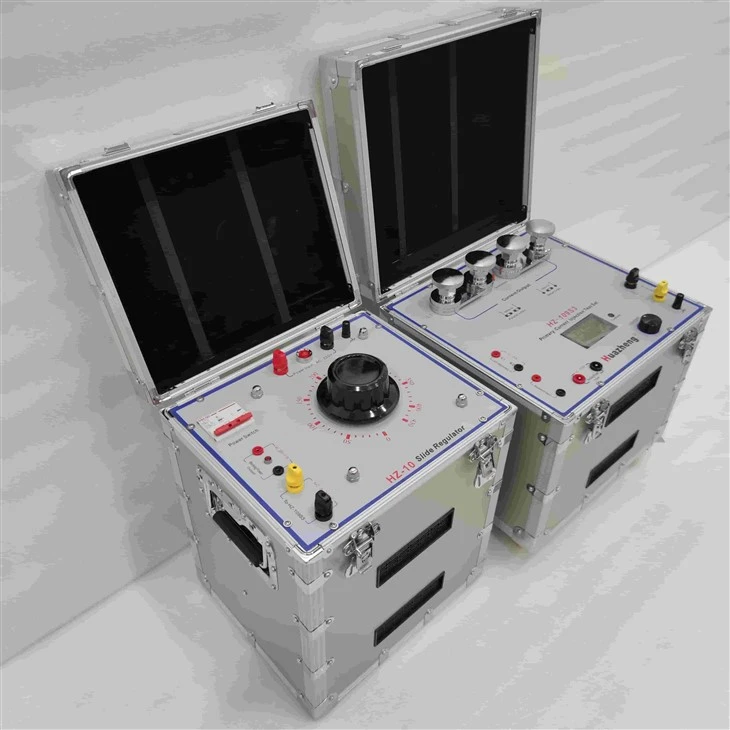

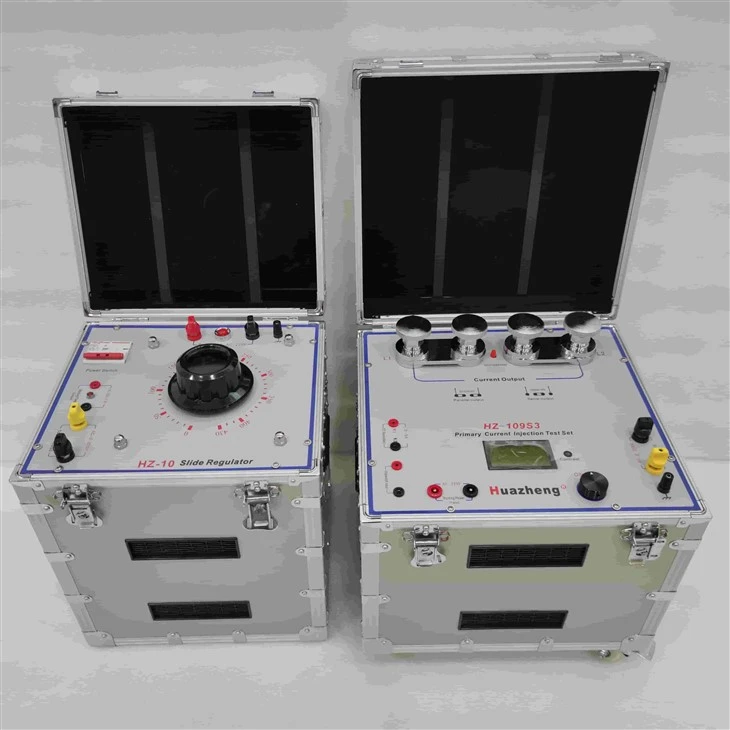

HZ-109S3 (220 فولت) الوحدة الرئيسية لمولد التيار العالي |
1 |
|
2 |

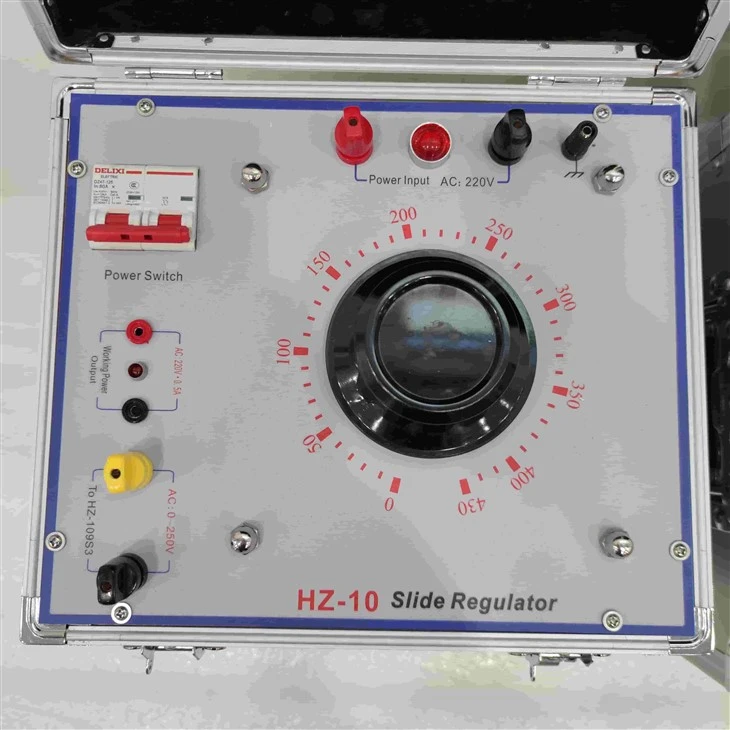

منظم جهد الاتصال HZ-10 |
1 |
|
3 |
-كابل اختبار التيار العالي |
6 |
|
4 |
صندوق الكابل |
2 |
|
5 |
كابل إدخال الطاقة المخصص (8 مم 2 - 2.0 م) |
2 |
|
6 |
كابل توصيل مخصص لمنظم الجهد والوحدة الرئيسية (8 مم 2 - 1.0 م) |
2 |
|
7 |
كبل مغلف ثنائي النواة مخصص لإمدادات الطاقة العاملة (2×1.2 مم2-2 م) |
1 |
|
8 |
كابلان مغلفان-(2×1.2 مم2-5 م) |
2 |
|
9 |
كابل ارضي شفاف (2.5 ملم2-1م، 2م) |
واحد لكل منهما |
|
10 |
ألسنة التوصيل (8 مم) |
3 |
|
11 |
مقاطع مخصصة (10 مم) |
5 |
|
12 |
دليل المستخدم |
1 |
|
13 |
بطاقة الضمان |
1 |
